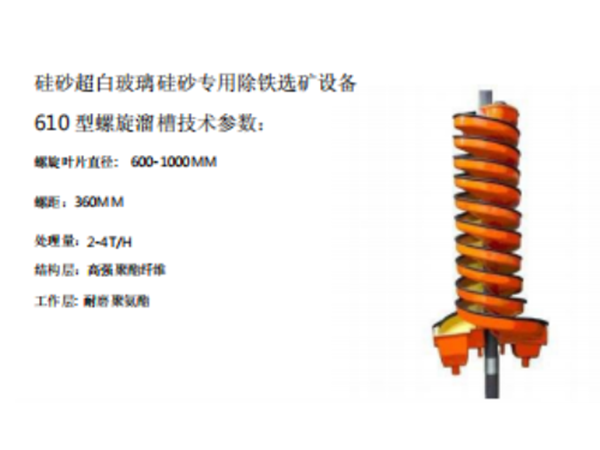

玻璃鋼旋轉螺旋溜槽是在固定螺旋溜槽的基礎上，使槽體旋轉而成。設備結構如下圖所示。螺旋槽體用鋁合金制造，雙層(頭)，由下部傳動機構帶動沿礦漿流動方向緩慢回轉。槽斷面呈立方拋物線形、橢圓形或斜直線形，槽面鋪以橡膠襯里，上面與螺旋直徑成斜向布置有格條或三角刻槽。槽面在回轉中的輕微振動和加強了的離心力。

　　促使給礦更快的分帶，輕、重礦物運動軌跡差異明顯，分選效果優于一般固定螺旋溜槽或螺旋選礦機。富集比高，有效分選粒度范圍為0.6～0.05毫米，粒度回收下限略高于螺旋溜槽。

　　優點

　　1.葉片剛度、強度大、不變形。

　　2.吸水率低、不增重。

　　3.工作表面不易損壞、耐磨性好、維修量小。

　　4.不吸潮泡脹、不霉?fàn)€、無蟲蛀。

　　5.抗化學腐蝕、耐酸堿、不忌礦漿中的藥劑。

　　6.耐氣候性好、形狀穩定、不干裂。

　　7.工藝精密，選別性能良好、流暢、指標穩定，不滯礦。

　　用途與特點：玻璃鋼旋轉溜槽綜合了螺旋選礦機、搖床、離心選礦機的特點是選礦廠進行生產、科研的新型重選設備之一。在較深的理論至實踐上來講，它比普通螺溜多了一個“功能”即中心有一個中低轉速，經過研究試驗和生產實踐證明對著礦漿流向(反時針)有利改善螺旋面上流膜狀態，加強了有用礦物顆粒的回收，主體就是針對螺旋流膜的內緣層流和外緣紊流交匯的中間區域?qū)恿骱臀闪鳌喈?dāng)二次回流的中間“零點”位置。它就是由中心轉速給于調整起到一定的作用。所以它一般比普通螺旋溜槽更能回收微細粒。本設備對于選別鉭、鈮、錫、鎢、金、鈦、鐵和其它比重差大于1的礦物，均能得到理想的選別指標。本設備具有富集比高，回收率高、占地面積小、耗水量少、操作方便，適應性強等特點。

　　二、

　　主要結構：旋轉螺旋溜槽，主要由機架、溜槽、接礦槽和驅動裝置四大部分組成。

　　三、使用要點：

　　1、旋轉螺旋溜槽豎軸旋轉方向必須和入選礦漿的流動方向一致。 2、 終一次截料分精礦、中礦和尾礦多種產品。

　　3、 給礦要均勻，給礦濃度以30-45%為宜。

　　4、 給礦停止后，必須將螺旋工作面沖冼干凈。
